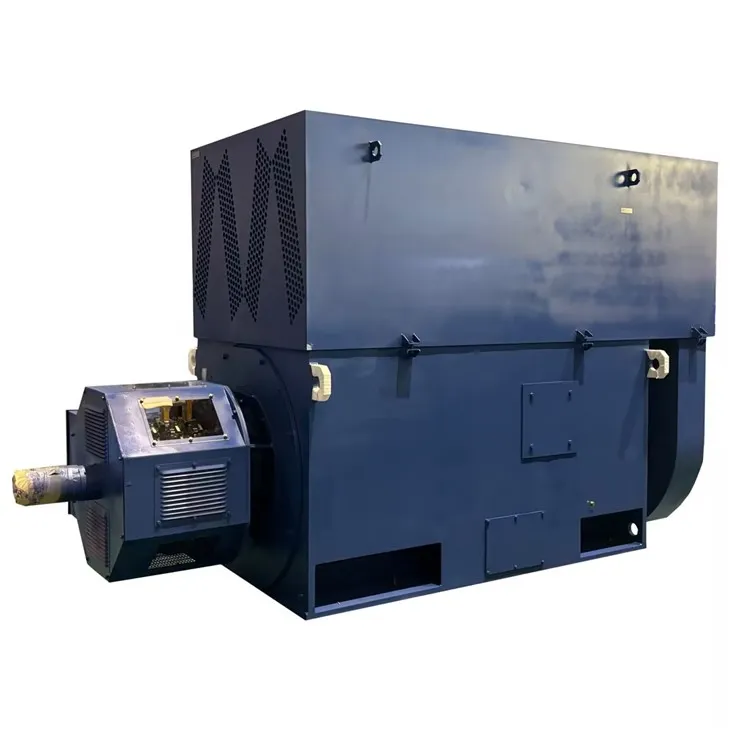

Rotore ad anello collettore

Breve introduzione

Per i motori con rotore ad anelli collettori serie YRKK, l'estensione dell'albero motore non può sopportare la forza assiale e radiale applicata diversa dal peso del giunto. Quando il motore e la macchina azionata sono collegati tramite un giunto flessibile, dovrebbe esserci un dispositivo di limitazione sul giunto e la quantità di moto ammissibile dovrebbe essere incanalata secondo l'accordo. Gli avvolgimenti dello statore del motore sono dotati di almeno 6 elementi di misurazione della temperatura a resistenza incorporati con un numero di indice Pt100 e ciascuna boccola del cuscinetto è dotata di almeno 1 elemento di misurazione della temperatura a resistenza con un numero di indice Pt100, se necessario, secondo l'accordo.

Dall'estremità dell'estensione del mandrino, ilmotorela scatola di giunzione si trova solitamente sul lato destro del telaio (o come specificato nel contratto). Quando la potenza è pari o superiore a 2000 kW, il punto neutro dovrebbe essere allungato. Quando l'ordine alfabetico dei contrassegni finali in uscita è lo stesso della sequenza di fase della tensione dell'alimentazione trifase, il motore deve ruotare in senso orario dall'estremità estesa del mandrino. Il motore non può invertire l'alimentazione o il freno durante il funzionamento, il motore della serie YR può invertire dopo l'arresto, il motore della serie Y può ruotare solo in una direzione, se è consentito invertire dopo l'arresto secondo il protocollo. Il motore deve disporre di misure affidabili per prevenire la corrente all'albero.

I requisiti di aspetto e qualità di assemblaggio del motore sono i seguenti:

L'assemblaggio del motore deve essere completo, corretto, tutti i tipi di segnali completi; La vernice della superficie del motore deve essere asciutta e completa, la pellicola di vernice uniforme, senza crepe, desquamazioni, bolle e altri difetti, il rivestimento deve essere completo; Quando il motore gira, dovrebbe essere fluido e leggero, senza ristagni, e il suono dovrebbe essere uniforme e armonioso senza rumori dannosi; Il serbatoio dell'olio del cuscinetto del motore, il radiatore e i relativi tubi dell'olio, i tubi dell'acqua devono essere ben sigillati, senza perdite di olio, perdite d'acqua e altri fenomeni; Oltre a soddisfare i requisiti di 5.1~5.24, collettore rotante in seriemotore a rotoredovrebbero essere testati anche i seguenti elementi: misurazione della resistenza di isolamento; Misura della resistenza DC degli avvolgimenti in stato di raffreddamento; Prova di resistenza alla tensione; Misura della corrente e delle perdite a vuoto; Misura dell'efficienza, del fattore di potenza e dello scorrimento; Prova di tensione ad impulso dell'isolamento tra spire; Misura della curva caratteristica a vuoto; Misura della curva caratteristica a rotore bloccato: misura del momento d'inerzia.

Principali parametri tecnici

Dimensioni del contorno

Parametri del motore

Cemento

Centrale elettrica

Conservazione dell'acqua

Acciaio
