50 60Motore HZ

Questa serie di motori da 50 60 hz è un prodotto di nuova generazione basato sull'esperienza di progettazione e produzione dei motori asincroni trifase ad alta tensione stabili a lungo termine dell'azienda, combinata con i più recenti standard internazionali.

Invia la tua richiesta

Descrizione

Parametri tecnici

Titolo

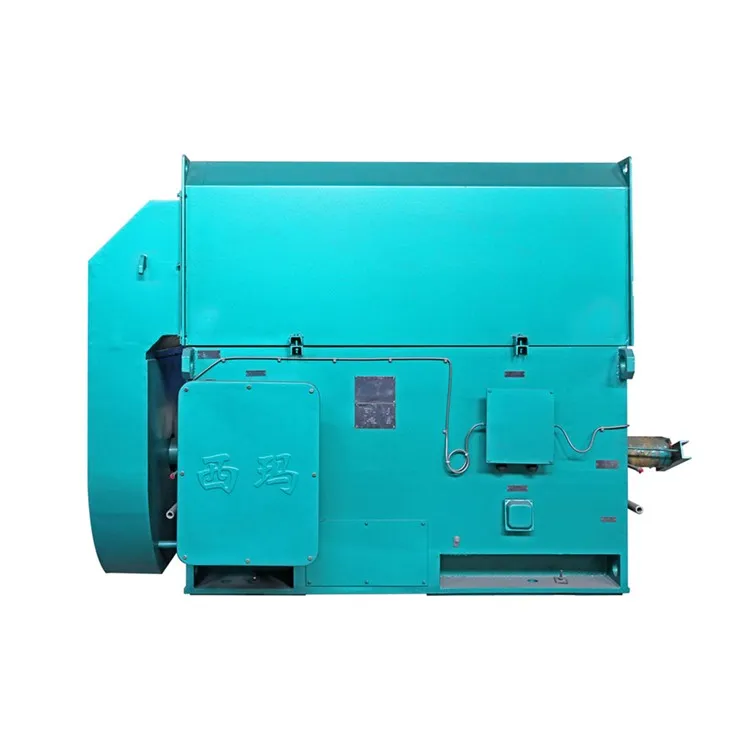

Motore a induzione a gabbia di scoiattolo trifase CA

Breve introduzione

La serie YXKK di motori CA 50 60 hz deve essere progettata per resistere senza guasti a cortocircuiti di qualsiasi tipoterminali, durante il funzionamento al carico nominale e alla tensione nominale di 1,05 pu, a condizione che la corrente di fase massima sia limitata da mezzi esterni ad un valore che non superi la corrente di fase massima ottenuta da un cortocircuito trifase. "Senza fallimento" significa questoil generatorenon subirà danni che ne provochino la messa fuori servizio, anche se potrebbe verificarsi una certa deformazione dell'avvolgimento dello statore.

Se è stato concordato tra acquirente e produttore di effettuare un test di cortocircuito improvviso su un nuovo generatore, esso dovrà essere eseguito dopo il test di accettazione dielettrico a piena tensione come descritto di seguito.

Un generatore da collegare direttamente al sistema deve avere un 3-cortocircuito di fase applicato ai suoi terminali quando eccitato alla tensione nominale a vuoto. Per un generatore che verrà collegato all'impianto tramite un proprio trasformatore o reattore, solitamente tramite un bus di fase isolato, la prova ai terminali dovrà essere eseguita a tensione ridotta, concordata tra acquirente e produttore, in modo da produrre la stessa corrente statorica che risulterebbe in servizio da un cortocircuito trifase applicato ai terminali ad alta tensione del trasformatore.

Principali parametri tecnici

Telaio	H500mm
Ambito di potenza	280kW~1400kW
Voltaggio	6kV
Frequenza	50Hz, 60Hz
Numero di poli	2P, 4P, 6P, 8P, 10P, 12P
Velocità	3000 giri al minuto, 1500 giri al minuto, 1000 giri al minuto, 750 giri al minuto, 600 giri al minuto, 500 giri al minuto
Metodo di raffreddamento	IC611
Grado di protezione	IP55/IP54
Classe di isolamento	F(155 gradi), H(180 gradi)
Dovere	S1, S4, S5, S6, S9
Tipo di montaggio	IM B3, IM B35, V15, ecc
Garanzia	1 anno
Connessione	Stella

Dimensioni del contorno

1111

Parametri del motore

22222

Applicazioni

Soffianti, compressori, macchine da taglio e molte altre macchine pesanti nei settori chimico, energetico, minerario, siderurgico, manifatturiero, ecc.
