Come collegare un motore a corrente alternata trifase?

Ehi, gente! In qualità di fornitore di motori CA trifase, ho ricevuto la mia giusta dose di domande sul cablaggio. Cablare un motore CA trifase potrebbe sembrare un compito arduo, ma con le giuste conoscenze può essere un gioco da ragazzi. In questo blog ti guiderò attraverso il processo passo dopo passo.

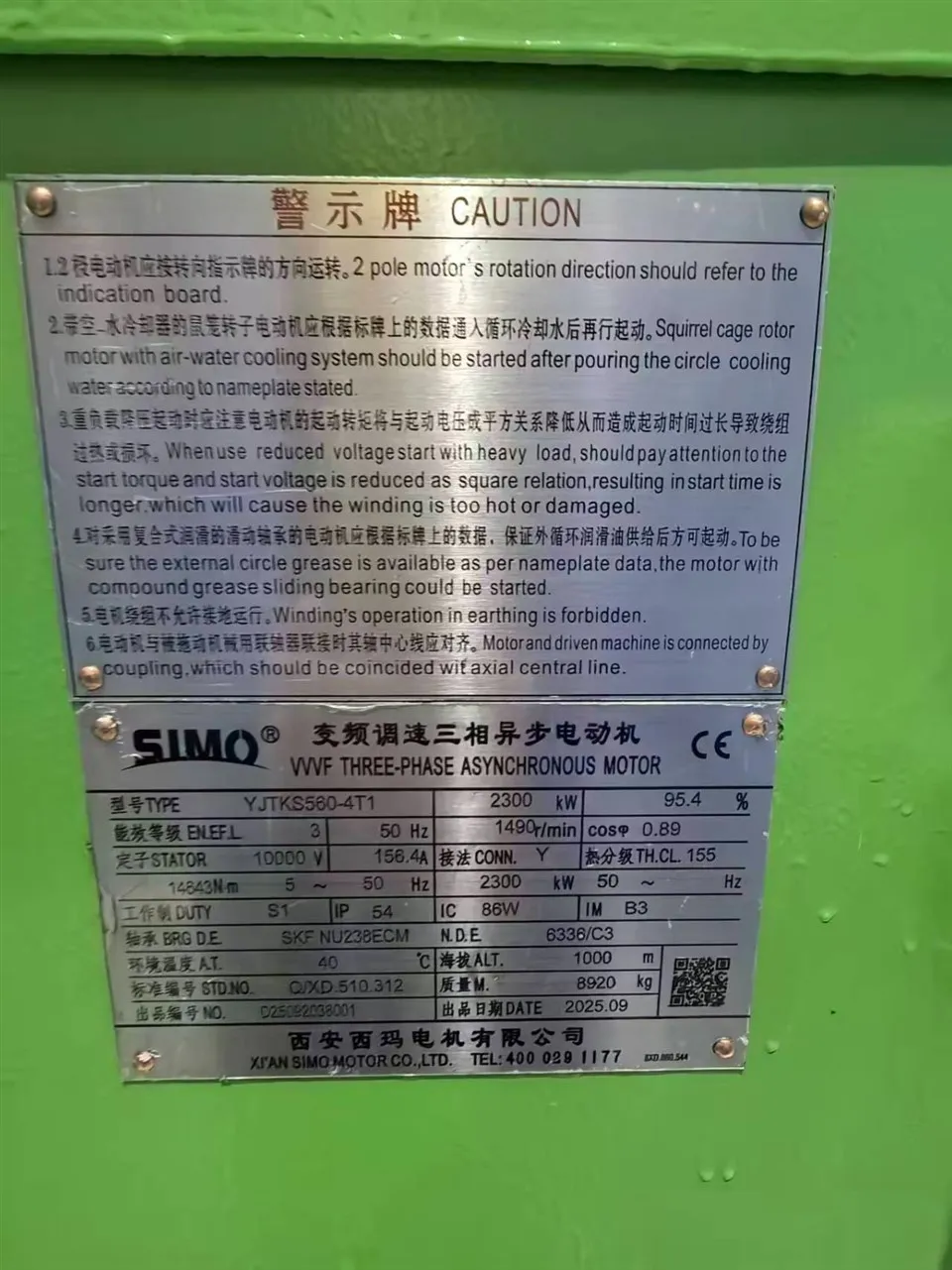

Prima di tutto, capiamo cos'è un motore CA trifase. Un motore CA trifase è un tipo di motore elettrico che funziona con corrente alternata trifase. È ampiamente utilizzato nelle applicazioni industriali grazie alla sua elevata efficienza, affidabilità e funzionamento regolare. Abbiamo alcune fantastiche opzioni nel nostro catalogo, comeYJTKS560 - Motore asincrono trifase 4T VVVF 10000 V. Questo motore è un vero cavallo di battaglia e può gestire alcuni lavori piuttosto difficili.

Prima di iniziare il cablaggio, la sicurezza è la priorità numero uno. Devi assicurarti di lavorare in un ambiente sicuro. Spegnere l'alimentazione al motore e a qualsiasi apparecchiatura associata. Indossare indumenti di sicurezza adeguati, come guanti isolanti e occhiali di sicurezza. Ciò ti proteggerà da scosse elettriche e altri potenziali pericoli.

Ora parliamo degli strumenti di cui avrai bisogno. Avrai bisogno di uno spelafili, un cacciavite, un multimetro e del nastro isolante. Lo spelafili viene utilizzato per rimuovere l'isolamento dai fili, il cacciavite serve per stringere i collegamenti dei terminali, il multimetro aiuta a controllare la continuità e la tensione e il nastro isolante serve per isolare i collegamenti.

Il primo passo nel cablaggio di un motore CA trifase è identificare i terminali del motore. La maggior parte dei motori trifase ha sei terminali, etichettati T1, T2, T3, T4, T5 e T6. Questi terminali vengono utilizzati per collegare gli avvolgimenti del motore all'alimentazione. Il modo in cui colleghi questi terminali dipende dalla potenza nominale del motore e dal tipo di alimentazione che stai utilizzando.

Esistono due modi comuni per collegare un motore CA trifase: la connessione a stella (Y) e la connessione a triangolo (Δ). Nel collegamento a stella i tre avvolgimenti del motore sono collegati in un punto comune, come il centro di una stella. Le altre estremità degli avvolgimenti sono collegate alle tre fasi dell'alimentazione. Questa connessione viene generalmente utilizzata per applicazioni a bassa tensione. D'altra parte, in una connessione a triangolo, gli avvolgimenti sono collegati in forma triangolare, con ciascuna estremità di un avvolgimento collegata all'estremità di un altro avvolgimento. Questa connessione viene solitamente utilizzata per applicazioni ad alta tensione.

Cominciamo con la connessione a stella. Innanzitutto, collega insieme i terminali T4, T5 e T6. È possibile utilizzare un breve pezzo di filo per effettuare questa connessione. Quindi, collegare il terminale T1 alla fase A dell'alimentazione, il terminale T2 alla fase B e il terminale T3 alla fase C. Assicurarsi che tutti i collegamenti siano serrati utilizzando il cacciavite. Successivamente utilizzare del nastro isolante per isolare i collegamenti ed evitare eventuali cortocircuiti.

Se scegli la connessione delta, collega T1 a T6, T2 a T4 e T3 a T5. Quindi, collegare la connessione T1 - T6 alla fase A, la connessione T2 - T4 alla fase B e la connessione T3 - T5 alla fase C. Ancora una volta, assicurarsi che tutte le connessioni siano sicure e isolate.

Una volta effettuati i collegamenti, è il momento di ricontrollare tutto. Utilizzare il multimetro per verificare la continuità tra i terminali. Dovresti ottenere una lettura che indica un circuito chiuso. Inoltre, verificare la presenza di eventuali segni di collegamenti allentati o cavi esposti. Se riscontri problemi, risolvili immediatamente.

Dopo aver verificato le connessioni, è ora di accendere. Ma prima di farlo, assicurati che tutte le precauzioni di sicurezza siano in atto. Alimentare lentamente il motore e osservarne il funzionamento. Se il motore non si avvia o fa strani rumori, spegnere immediatamente l'alimentazione e controllare nuovamente i collegamenti.

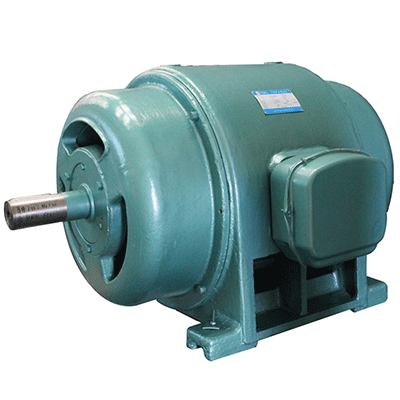

Offriamo anche altri fantastici motori CA trifase, come ilMotore CA trifasee ilMotore trifase a gabbia di scoiattolo. Questi motori sono progettati per soddisfare diverse esigenze industriali e il loro cablaggio segue gli stessi principi di base di cui abbiamo discusso.

In conclusione, collegare un motore CA trifase non è così difficile come potrebbe sembrare. Seguendo i passaggi che ho delineato, puoi cablare il tuo motore in modo sicuro ed efficace. Se hai domande o se sei interessato all'acquisto dei nostri motori CA trifase di alta qualità, non esitare a contattarci. Siamo qui per aiutarti con tutte le tue esigenze relative ai motori, dalla selezione all'installazione.

Se stai cercando un motore CA trifase affidabile, abbiamo quello che fa per te. I nostri motori sono costruiti per durare e offrono prestazioni eccellenti. Che tu sia un piccolo imprenditore o un grande operatore industriale, possiamo trovare il motore giusto per la tua applicazione. Quindi, mettiti in contatto e iniziamo una conversazione sulle tue esigenze motorie.
